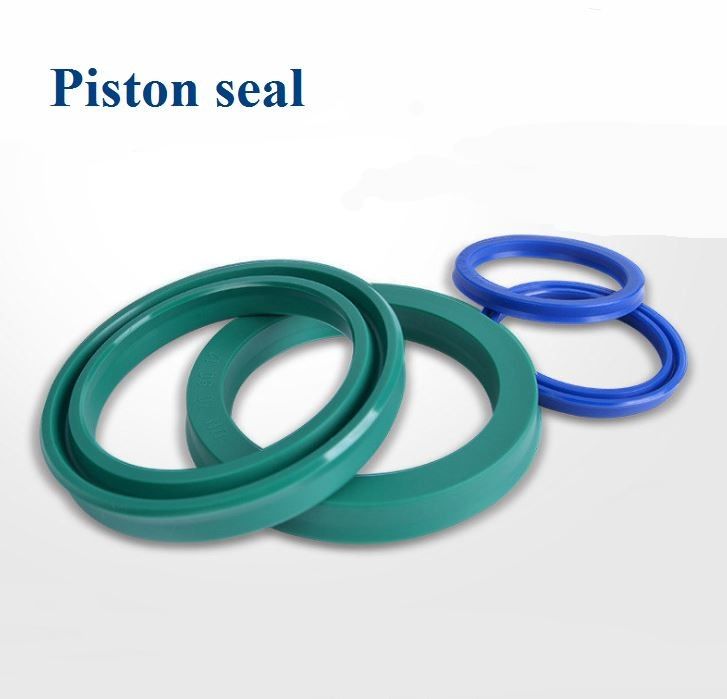

Des joints de piston de silicone sont particulièrement machinés pour des applications de transmission d'énergie par fluide, ces composés fournissent la résistance exceptionnelle pour porter et les propriétés exceptionnelles d'extrusion. Compatible avec pratiquement tous les médias, ils démontrent la grande représentation aux extrémités de la température.
Les joints de piston de silicone sont internes à la culasse et au joint contre le cylindre, empêchant le fluide de couler à travers la culasse. Ceci permet à l'accumulation de pression d'un côté du piston, faisant le cylindre de se prolonger ou se rétracter. Des joints de piston de silicone sont typiquement classifiés dans (pression agissant des deux côtés) les joints à simple effet (pression agissant d'un côté seulement) et à double effet. La section transversale de joint de piston de silicone est le profil de Y, qui est conçu pour le scellage, la rotation et le travail de pression.
Des joints de piston de silicone sont principalement faits par le moulage d'outillage de moule de compression en caoutchouc de silicone ou par injection de LSR (LIM) avec les plats moyens de moule. Les joints de piston de silicone sont meilleurs dans le cachetage, la limite de durée et de pression d'utilisation sans maintiennent l'anneau comparé à l'autre joint en caoutchouc de plongeurs, qui est principalement fait de caoutchouc de NBR ou d'unité centrale.
Notes :
1. La marge et le bord du joint de piston de silicone ne devraient pas avoir le clignotant en caoutchouc de silicone (des bavures) parce qu'il tournera quand le dispositif fonctionne. Pour la fonction de cachetage, le joint de piston de silicone exige dans la tolérance de conception et de dimension, particulièrement pour le bord de joint.
2. Les plats moyens de moule sont chanfrein traités par l'outil de coupe, qui portera avec le traitement. Par conséquent l'outil de coupe doit être changé fréquemment.
Propriétés de joint de piston de silicone :
Excellent cachetage
Moins de frottement et de mouvement sans heurt
Bonne résistance à la pression et grand choix applicable de pression
Structure simple et coût bas
Installation facile
joint de piston d'ilicone et profil Ring Sealing Principles de Y
Comptant sur la lèvre ouverte, l'anneau de Y attache la surface de accouplement dans un contact linéaire, produisant le » effort maximal de contact sous la pression moyenne, l'à haute pression, la pression plus grande de contact. En couplant des pièces faites le mouvement relatif à la vitesse fonctionnante, formes d'une membrane de liquide d'isolement de couche entre les lèvres de scellage et glissement de la surface de accouplement, produisant de ce fait l'effet de scellage. Après que la lèvre de cachetage utilisée, il ait la capacité automatique de compensation provoquée par pression moyenne.
Anneau de joint et de Y de piston avec la lèvre latérale pour l'axe. Après chaque mouvement d'échange, un petit liquide (milieu de travail) reste entre la lèvre principale et la lèvre latérale. Avec l'augmentation du mouvement d'échange, de la volonté liquide restante remplie de salle entre la lèvre principale et la lèvre latérale, formant finalement un secteur spécial de siège ».
Tandis que la lèvre principale est dans l'état de travail, sa pression est plus haute que la pression d'utilisation dans la petite chambre due à l'incompressibility du liquide dans le secteur de siège ». À l'heure actuelle, l'effort de contact entre la lèvre latérale et la surface de accouplement est également plus fort que l'effort de contact entre la lèvre principale et la surface de accouplement.
Par conséquent forces d'extension d'axe le liquide dans le secteur de siège » de nouveau à la petite chambre, formant l'état de scellage fiable, qui améliore la représentation de cachetage d'anneau de Y. L'à haute pression dans le secteur de siège », l'effort plus grand de contact de la lèvre latérale sur la surface de accouplement et le cachetage sera
meilleur.
Y Ring Applications
La bouche de lèvre doit être vers le côté avec à haute pression pendant l'installation de l'anneau de Y. Seulement de cette façon, peut Y sonner pour produire l'effet de scellage.
Le dégagement convenable entre glisser les pièces de accouplement doit être commandé afin d'empêcher la racine d'anneau de Y d'être serré dans l'intermittence de la surface de accouplement de scellage sous la haute pression en raison de la déformation en plastique matérielle.
Quant à l'anneau de Y, dont la pression d'utilisation est plus MPA de 16, pour assurer la vie de l'anneau de Y
l'envergure, circlip doit être installée dans la racine de l'anneau de joint pour empêcher la racine d'être serré dans le dégagement convenable.
Afin de garder la stabilité mobile et éviter le renversement et la distorsion pendant le mouvement d'échange, l'anneau de soutien peut être installé sur la lèvre d'anneau de Y.
Anneau de joint et de Y de lèvre avec l'anneau de soutien
1. compression à sens unique
